PERCOBAAN 2

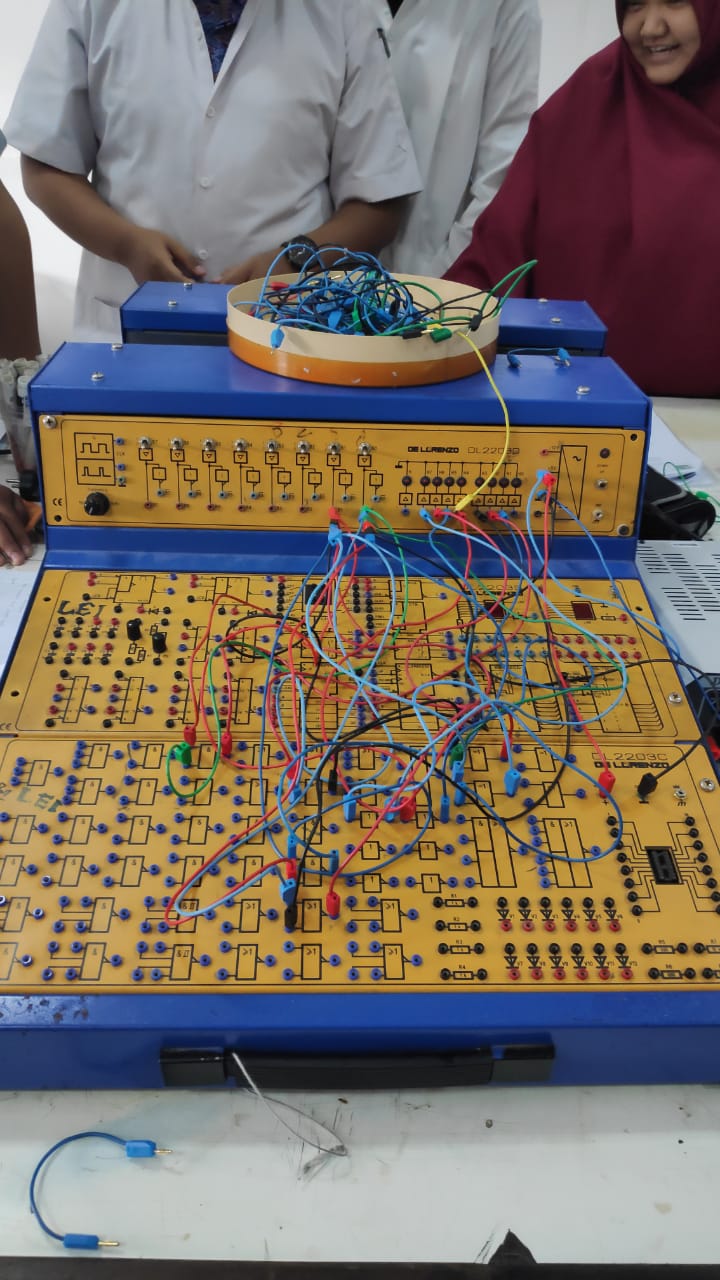

Pada percobaan 2 ini kita menggunakan 4 buah input yaitu input A , In put B , input C dan Input D . Pada percobaan ini ke 4 input tersebut di berikan beberapa kondisi .Perhatikan nilai output dari H1 dan H2 saja yang akan di inputkan oleh D,C,B,dan A. Jika D,C,B,dan A bernilai 0 maka lampu di H1 dan H2 akan mati atau bernilai 0. Jika D,C,B bernilai 0 sedangkan di A bernilai 1 maka H1=0 dan H2=1. Hal ini dikarenakan karena saat kita mengganti input ke 1 atau ke 0 maka arus yang membuat H1 dan H2 hidup atau mati oleh Aljabar Bolean dimana saat B,D pada XOR yaitu bernilai 0 dan saat A,Cnot,dan D pada AND bernilai 0 maka hasil dari OR adalah 0. Dan saat B,D pada XOR bernilai 0 dan A,Bnot,C bernilai 1 maka hasil dari OR adalah 1. Karena pada OR jika salah satu atau lebih bernilai 1 maka hasilnya akan 1. Dari percobaan ini dapat dibuktikan bahwa data yang didapatkan teliti dan akurat, dikarenakan data yang didapatkan sama dengan table kebenaran yang telah ada.
